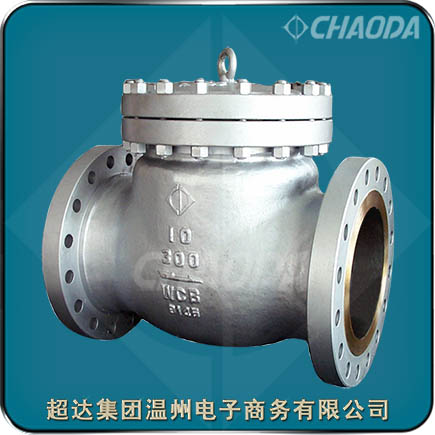

旋啟式止回閥

旋啟式止回閥適用于Class150～Class2500、PN20～PN420的各種管路上，防止管路中的介質倒流。選用不同的材質，超達集團的旋啟式止回閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。旋啟式止回閥一般采用法蘭連接，也可采用對焊連接。

鑄鋼旋啟式止回閥制造規范

鑄鋼旋啟式止回閥結構特點：

鑄鋼旋啟式止回閥采用內裝搖臂旋啟式結構，通過閥瓣的自重及介質力量，使閥瓣開啟或關閉。旋啟止回閥密封件易于加工，閥瓣運動時有2個活動節點。因此，閥門關閉時，閥瓣密封面能夠與閥座密封面保持接觸，并可自行調整密封位置，密封性能較好。

旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償，適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

結構型式

鑄鋼旋啟式止回閥采用螺栓連接閥蓋，單瓣旋啟式，是國際通用的旋啟式止回閥結構。

閥座

對于不同的壓力或規格，閥座有以下幾種形式：
1、采用閥座圈與閥體螺紋連接或焊接，螺紋連接閥座易于拆卸，便于維護或更換；
2、采用在閥體上直接堆焊密封面材料；
3、對不銹鋼閥門，其閥座密封面一般在閥體上直接加工成型。

中法蘭墊片

閥體、閥蓋的連接采用螺栓連接的法蘭形式。法蘭密封墊片形式如下：
class 600以下和pn10.0mpa以下 凹凸式墊片密封
class 600及以上和pn10.0mpa及以上 八角環墊密封
墊片采用填充石墨的帶內環的金屬纏繞式墊片(完全摒棄了過去使用的橡膠石棉板)，墊片密封可靠。拆裝回復性能優異。

主要零件材料：

止回閥根據不同的使用要求，以殼體材料為基礎劃分為：普通碳素鋼系列；不銹鋼（cf8、cf3、cf8m、cf3m）系列；低溫鋼（lcb、lcc）系列；cr-mo（v）高溫鋼系列；抗硫系列。其主要零部件材料如下表:
