GB/T 12222-2005 《多回轉閥門驅動裝置的連接》

1 范圍
GB/T 12222-2005 《多回轉閥門驅動裝置的連接》標準規定了多回轉閥門驅動裝置術語和定義，法蘭代號和與其相對應的最大轉矩及最大推力，與閥門連接的法蘭尺寸，驅動件的結構形式和尺寸。
GB/T 12222-2005 《多回轉閥門驅動裝置的連接》標準適用于閘閥、截止閥、節流閥和隔膜閥用閥門驅動裝置與閥門的連接尺寸，該尺寸也適合用于驅動裝置與齒輪箱、齒輪箱與的閥門連接。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 196 普通螺紋基本尺寸（GB/T 196—2003，ISO 724：1993，MOD）
3 術語和定義
3.1 驅動裝置
用來操作閥門并與閥門相連接的一種裝置。該裝置可以用手動、電力、氣力、液力或其組合形式的動力源來驅動，其運動過程可由行程、轉矩或軸向推力的大小來控制。
3.2 多回轉驅動裝置
驅動裝置向閥門傳遞轉矩時，輸出軸可至少旋轉一圈，且能承受推力。
3.3 轉矩
通過驅動裝置連接法蘭和驅動件所傳遞的轉動力矩，以牛頓米（N·m）表示。
3.4 推力
通過驅動裝置連接法蘭和驅動件所傳遞的軸向力，以牛頓（N）表示。
3.5 法蘭代號
用字母F 和一組兩位（數字為對應于d3 的值，向下圓整且除以10 的兩位數字表示）。
4 法蘭代號一最大轉矩和最大推力
表1 所列的轉矩和推力表示通過驅動裝置法蘭和驅動件所能傳遞的最大轉矩和最大推力。
5 法蘭的連接尺寸
5.1 驅動裝置與閥門相連接的法蘭，按圖1 中所示和表2 的規定。

5.2 驅動裝置與閥門相連接的法蘭，應采用帶定位凸肩法蘭，其配合尺寸按表2 中d2 要求。
5.3 驅動裝置與閥門可以采用螺柱或螺栓連接。如采用螺柱連接，則螺柱孔的直徑應與表2 中的尺寸d4 相匹配。螺紋按GB/T 196 的規定。
5.4 閥門與驅動裝置相連接的螺紋長度最小值按表2 的h1 的規定。
5.5 法蘭外圓尺寸，按表2 的d1 規定（為最小值）。
5.6 螺柱或螺栓孔應錯開驅動裝置的軸線對稱分布。如圖2 所示。

6 驅動件的結構形式和尺寸
6.1 既能傳遞轉矩又能承受推力驅動件

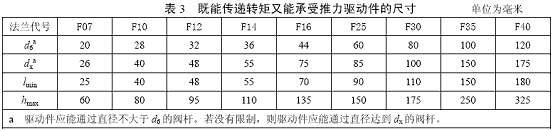

6.1.1 既能傳遞轉矩又能承受推力驅動件結構如圖3 所示，驅動裝置和閥門（閥桿）的連接示例如圖4 所示，驅動件尺寸按表3 的規定。
6.1.2 尺寸d5 應大于或等于1.05 倍的d6 或dx。

6.2 僅能傳遞轉矩的驅動件

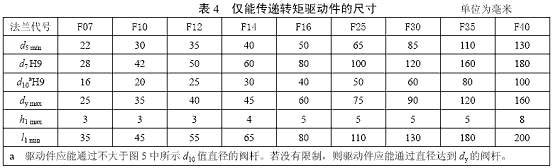

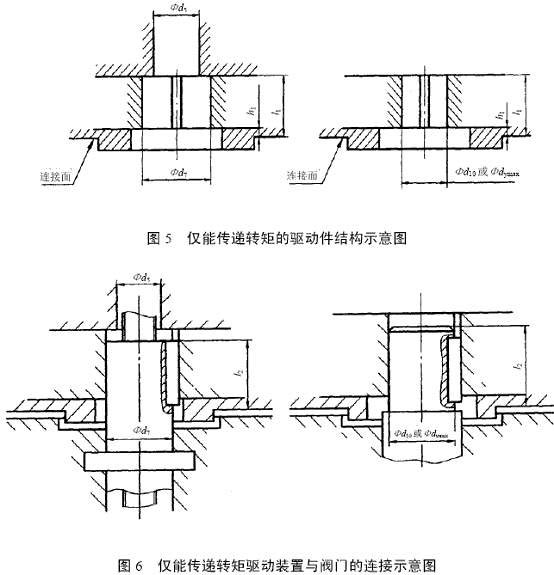

僅能夠傳遞轉矩的驅動件結構如圖5 所示，驅動裝置和閥門（閥桿）的連接示例如圖6 所示，驅動件的尺寸按表4 的規定。
